1. Typy skrutiek môžeme rozdeliť na klasické pozinkované, skrutky s keramickou protikoróznou úpravou a skrutky z nerezovej ocele.
2. Celkové dĺžky skrutiek sú v rozsahu 65 – 330 mm pre kotvenie do ocele, 100 – 360 mm pre kotvenie do dreva a 35 – 310 mm pre kotvenie do betónu. Priemer skrutky pre oceľ je 5,5 mm, pričom pri hlavičke dosahuje 6,3 mm. Priemer skrutiek určených na drevo a betón je približne 6,3 mm, pričom pri hlavičke dosahuje 7mm. Dĺžka skrutky sa meria od špičky vrtáka až po spodnú časť hlavy skrutky.
3. Vŕtanie je možné do oceľovej, drevenej alebo betónovej konštrukcie. Upevnenie na kov a drevo:• Inštalácia pomocou skrutkovača, Rýchlosť otáčania 1 200–2 000 ot./min. Tlak pri vŕtaní 200–300 N. Pri vŕtaní do oceľovej konštrukcie je dôležitý údaj o hrúbke materiálu. Vŕtacia kapacita sa pohybuje v rozmedzí 6 mm, 12 mm, 18 mm a maximálne 25 mm.
4. Upevnenie skrutky musí byť vykonané s optimálnym utiahnutím – nesmie byť ani príliš voľné, ani nadmerne dotiahnuté. Ideálne je aplikovať uťahovací moment tak, aby podložka pod hlavou skrutky mierne deformovala kontaktnú plochu. TEX skrutky nevyžadujú predvŕtanie (okrem betónu). Sú určené na kotvenie do dreva, ocele a betónu (v rozsahu predvŕtania 5 – 25 mm) s využitím akumulátorovej vŕtačky.
(klikni pre ďalší obrázok)

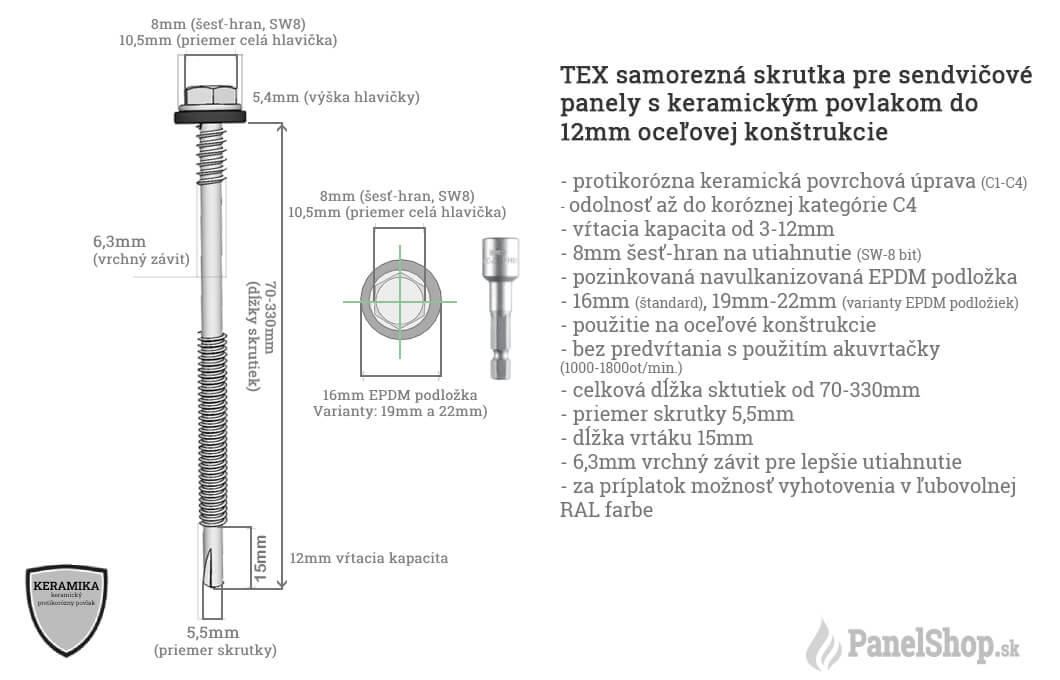

5. Najčastejšie majú skrutky šesťhrannú hlavičku s vylisovanou podložkou. Sú vybavené tex samovrtným vrtákom, ktorý nevyžaduje predvŕtanie a je vhodný pre panely aj oplechovacie prvky. Veľkosť hlavy je SW8 (8mm šesťhranná hlavica alebo 10,5mm pod hlavnou hlavicou, výška hlavy 5,4mm).
6. Skrutky sú určené predovšetkým na upevnenie sendvičových panelov a oplechovacích prvkov do ocelovej, drevenej a betónovej konštrukcie. Ako príslušenstvo ponúkame samostatné podložky, kaloty na lepšie upevnenie strešných panelov a krytky na hlavičky skrutiek.

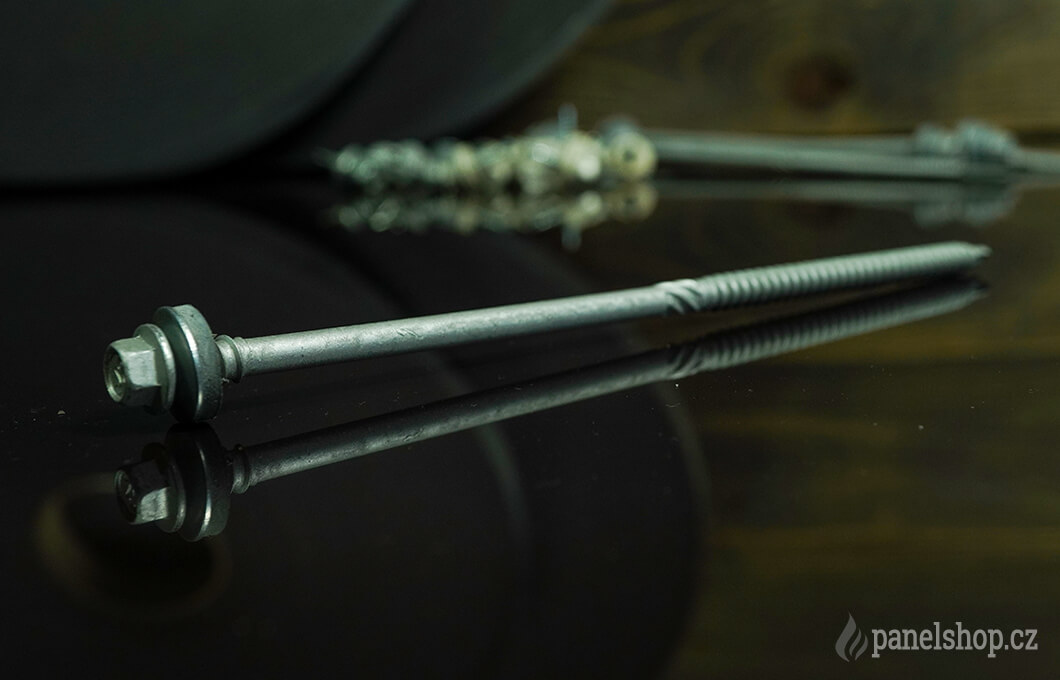

7. Podľa materiálu, do ktorého sa skrutky upevňujú, majú rôzne druhy vrtákov (vŕtacích špičiek). Pre panely existujú aj skrutky s tupou špičkou a predvŕtaním.
8. Pre správny výber samovrtných skrutiek je potrebné poznať svornú (upínaciu) hrúbku a vŕtaciu kapacitu. Pri výpočte potrebnej dĺžky skrutky je nutné poznať hrúbku panela, hrúbku konštrukcie a pripočítať rezervu na dostatočné zavŕtanie. Správny výber dĺžky skrutky je dôležitý, aby skrutka pevne držala panel, no zároveň nebola zbytočne dlhá.
Vŕtacia kapacita sa vzťahuje na vŕtací hrot skrutky a určuje, akú hrúbku stavebného dielu je možné prevŕtať. Napríklad skrutka s vŕtacou kapacitou 6mm dokáže prevŕtať materiály s touto hrúbkou. Najčastejšie používané skrutky majú kapacitu do 12 mm.
Svorná hrúbka predstavuje celkovú hrúbku materiálov, ktoré má skrutka spojiť a pevne stiahnuť dokopy. Zahŕňa všetky vrstvy, cez ktoré skrutka prechádza.

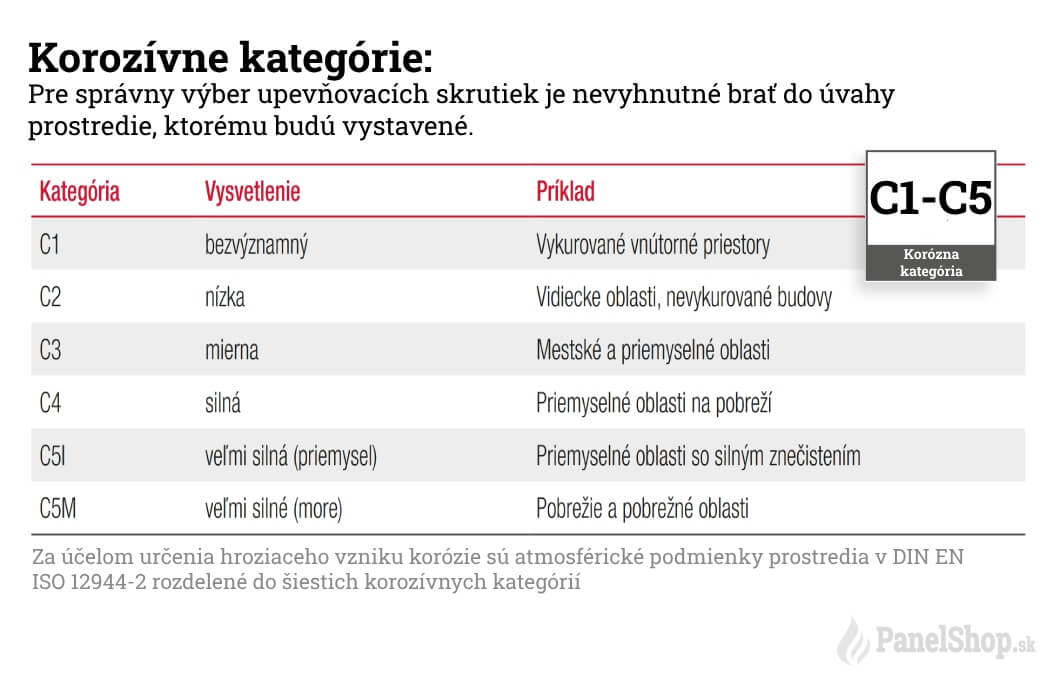

9. Pri výbere skrutiek je potrebné zohľadniť koróznu oblasť, v ktorej budú použité. Pri kategórii C1-C3 postačujú pozinkované skrutky, pre kategórie C3 a C4 sa odporúčajú skrutky s keramickou úpravou a pre kategórie C4 až C5 je nevyhnutné použiť nerezové skrutky.
10. Skrutky určené na panely a oplechovacie prvky sa vždy používajú spolu s tesniacou ochrannou podložkou. Táto podložka zabezpečuje lepšie utesnenie spoja, zabraňuje prílišnému utiahnutiu, poškodeniu plechu a chráni skrutku pred klimatickými vplyvmi. Jej hrúbka je približne 2-3 mm. Podložky sa skladajú z kovovej časti (pozinkovanej alebo nerezovej) a navulkanizovanej EPDM časti. Veľkosti podložiek sú: 14 mm pre oplechovacie prvky a 16-19-22 mm pre panelové prvky.
11. Pri montáži trapézových strešných panelov sa spolu so skrutkami používajú aj kaloty, ktoré zlepšujú rozloženie uťahovacej sily a prítlaku. Kaloty sa kombinujú so skrutkou a podložkou na lepšie upevnenie strešných panelov na vlne plechu. Môžu byť dostupné aj v RAL farbách a ich hrúbka je približne 3 mm. Potrebné vedieť šírku hornej vlny a uhol sklonu, alebo šírku hornej vlny, výšku profilu a svetlú šírku hornej vlny.
12. Moderná keramická úprava skrutiek zabezpečuje vysokú odolnosť voči soli, vode, chemikáliám a zmenám počasia. Táto ochrana zvládne korozívne prostredie v triedach C1 až C4. Technológia nanášania lamelových povlakov SQ Ceramic je moderný spôsob ochrany proti korózii. Povlak pozostáva zo zmesi zinkových a hliníkových vločiek a väzobných živíc. Táto úprava poskytuje vysokú odolnosť voči chemickým látkam, UV žiareniu a zároveň neobsahuje ťažké kovy, vrátane šesťmocného chrómu. V porovnaní s klasickým zinkovaním ponúka mnohonásobne vyššiu odolnosť proti korózii a vyrovnávajúca sa nerezovej ocele.

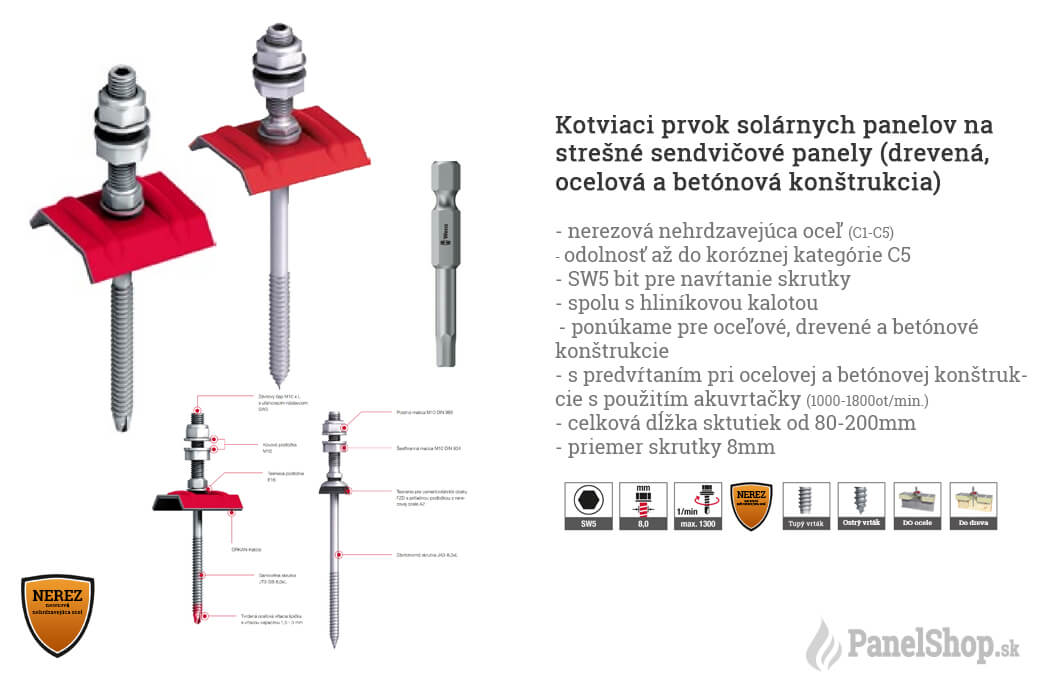

13.Ponúkame aj špeciálne skrutky pre solárne zariadenia, ktoré sú vhodné na montáž do oceľovej a drevenej konštrukcie.

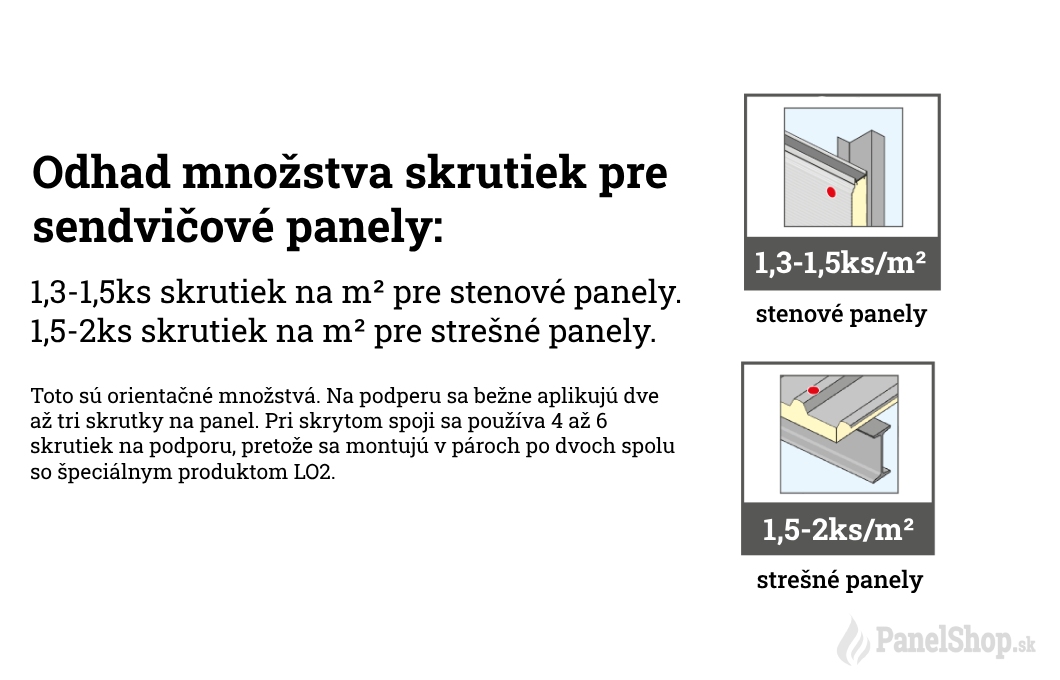

14. Pri stenových skrutkách sa používa približne 1,3 skrutky na m² a pri strešných skrutkách 1,5 skrutky na m². Toto sú orientačné množstvá. Na podperu sa bežne aplikujú dve až tri skrutky. Pri skrytom spoji sa používa 4 až 6 skrutiek na podporu, pretože sa montujú v pároch po dvoch spolu so špeciálnym produktom LO2.
15. Pri vŕtaní do rôznych materiálov je potrebné počítať s dodatočnou dĺžkou skrutky:
- Pri vŕtaní do železa: +25 mm až 35 mm.
- Pri dreve: +50 mm až 70 mm.
- Pri betóne: +30 mm až 40 mm.
16. Skrutky a príslušenstvo (podložky, kaloty) je možné za príplatok dodať aj v RAL farbách podľa dostupnosti alebo s farebnými krytkami.
